河南東盈廢舊輪胎回收煉油設備優良的工藝流程和技術裝備突破了廢舊輪胎熱裂解連續化生產的瓶頸，創新使用了智能化控制技術、高溫?zé)犸L(fēng)溫度控制技術、膠粉投料密封技術和炭黑出料密封技術，解決了爐內膠粉無氧裂解和油氣冷卻擁堵的難題。
廢舊輪胎煉油設備工藝分為預熱供熱工序、輪胎膠粉上料工序、裂解炭化工序、炭黑收集工序、油氣冷凝收集工序、供熱系統、煙氣尾氣凈化6個工序。

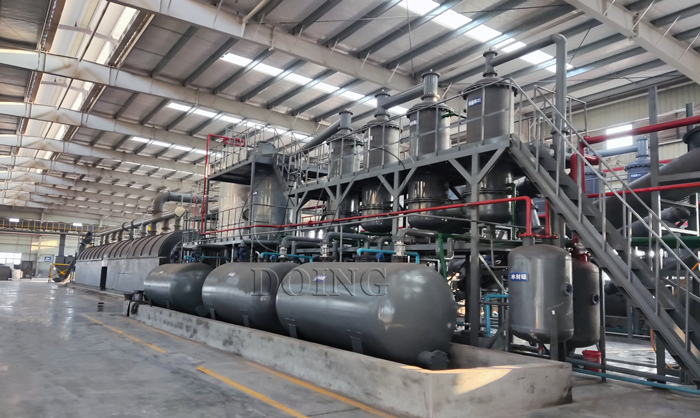

廢舊輪胎回收煉油設備
整個裂解系統由燃燒機提供熱量，并且裂解爐體上安裝有熱電感應器，實時向中控臺回饋溫度數值。燃燒機的燃燒原料為裂解所產生的可燃?xì)?，初次使用時的能源為天然氣所提供。
爐體上熱電感應回饋給中控臺，隨時調節燃燒機的大小火以及啟停，來準確控制爐體溫度。裂解爐內的溫度得以準確控制后可以使出油率提高，產油品質提高。
輪胎膠粉由皮帶傳輸機傳送到提升機位置，然后由提升機為受料倉上料。受料倉設有上下限料位控制傳輸器，當料位高于設定上限時，停止皮帶傳輸機供給膠粉。當料位低于設定下限時，開啟皮帶傳輸機供給膠粉，使料位始終處于理想位置。然后由螺旋進料絞龍為裂解爐提供膠粉。

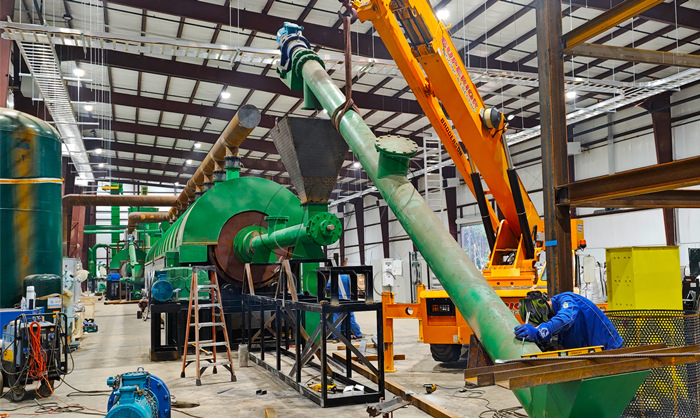

廢舊輪胎回收煉油設備上料工序
裂解爐系統由上中下三級裂解構成，裂解爐內部設置了旋轉推進器，將膠粉通過裂解爐入口工序均勻地送入裂解爐加熱裂解。使用燃燒機為裂解爐提供熱風，通過控制燃燒機大小火以及啟、停以達到精準控制爐內溫度。裂解爐內的膠粉高溫、密閉、無氧的環境下，受熱開始分解，裂化直至炭化。

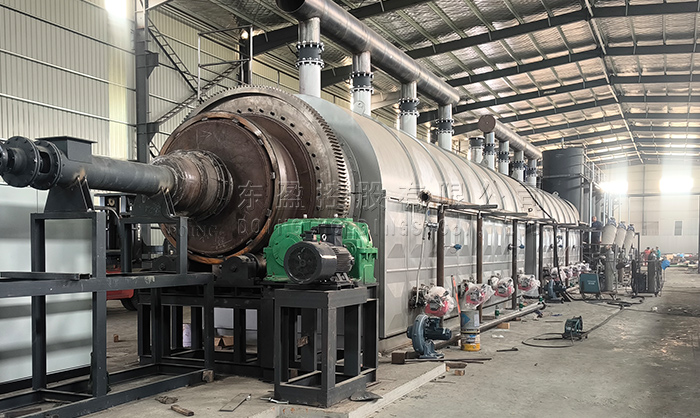

廢舊輪胎回收煉油設備裂解工序
裂解爐整個系統使用的是負壓系統，爐內壓力通過調節羅茨風機轉速來控制。極其完善的密閉系統，為輪胎膠粉提供一個無氧的裂解環境，不僅安全而且節約能源，并且提高了產油率。整個系統無滴、漏、跑、冒，真正做到現場無異味，環境無污染。
熱裂解生成的粗炭黑溫度超過400℃，通過螺旋輸送機運輸至炭黑包裝車間，螺旋輸送機帶有水冷裝置將粗炭黑溫度冷卻至50℃以下。冷卻后的粗炭黑經螺旋提升機送入磁選機進行磁選除鐵，裂解生成的粗炭黑中含鐵量大約為2%，在進入炭黑磨粉造粒包裝工序前需徹底除凈，以保證炭黑產品的純度和質量。

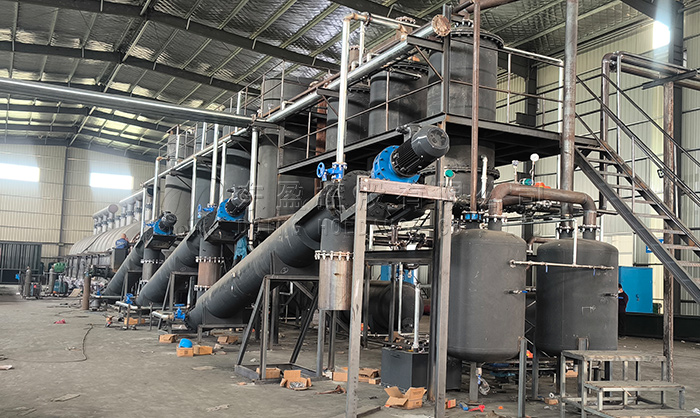

廢舊輪胎回收煉油設備炭黑收集工序
產出的油氣由裂解爐進入冷凝系統，首先通過緩沖罐的緩沖沉降作用，重油渣油會在罐的底部凝結，從而使成品品質更佳。緩沖后的氣體依次進入冷凝催化室、列管式冷凝器，列管式式冷凝器接觸面積大，冷凝效果好，且不易堵塞能夠長時間的運轉應用。冷凝后的成品油進入臨時儲油罐，臨時儲油罐設有油位檢測儀，當?shù)竭_(dá)設定位置時，油泵開啟將油抽往儲油罐。剩余部分不可冷凝的可燃?xì)猓óa(chǎn)出率12%），從臨時儲油罐的頂部抽出進入氣柜，然后供給燃燒機使用。

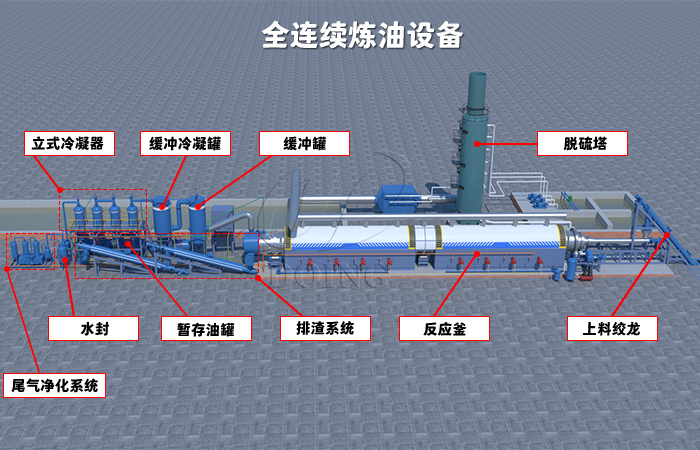

廢舊輪胎回收煉油設備油氣冷凝工序
油氣冷凝收集工序還會產生一部分不可冷凝的裂解氣（也叫“尾氣”），熱值比較高，在7000大卡左右，通過脫硫除味處理后，將裂解氣中的硫化氫、二氧化硫、一氧化硫等氣體去除，然后返回供熱系統作為燃料使用。而輪胎裂解過程以及裂解氣燃燒供熱過程產生的煙氣會先后通入風冷降溫箱對煙氣降溫，再通入脈沖除塵器、脫硫脫硝塔、活性炭吸附箱處理后，可以達標排放。
廢舊輪胎回收煉油設備凈化工序
河南東盈廢舊輪胎回收煉油設備的工藝流程和成套的技術裝備具有智能化操作便捷、生產加工能力強（單線日加工膠粉約60噸）、設備運行成本低、綜合經濟效益突出、成套設備性價比高等特點，實現了廢舊輪胎綜合利用的“零污染、全產業鏈利用”，做到了“吃干榨凈”循環利用的目的。
